Мотоцикл должен дышать!

Тюнинг бывает разный: полезный, не очень полезный, бесполезный и даже вредный. Как в авто, так и мото сообществах о большинстве тюнинговых изменений дискуссии разгораются нешуточные, но только об одном улучшении нет разногласий и все, за исключением единичных личностей противопоставляющих себя общественному мнению, склоняются к однозначному выводу – ставить!

Самый востребованный «тюнинх»



Речь идет о защите радиатора алюминиевой сеткой.

Конечно защищать радиатор мотоцикла можно по разному и от разного. Например, на эндуриках радиатор защищают в основном от грязи, которая вылетая из под колес наглухо забивая соты радиатора в связи с чем последний не в состоянии выполнять свои функции.

На дорожных и спортивных мотоциклах основным поводом установить что-нибудь перед радиатором является страх, что радиатор может быть поврежден отлетевшим камнем, пролетавшей мимо птичкой, любительницей перелетать дорогу в неположенном месте, или иным инородным предметом.

У страха глаза велики, а особенно они увеличиваются в размерах от просмотра фотографий на которых красуются повреждённые радиаторы в которых нашли свой покой мухи-гиганты, птички-невилички, камешки и прочие предметы не способные летать по своей воле, но способные нанести непоправимые повреждения радиатору транспортного средства.

Поэтому установка алюминиевого кордона перед радиатором на автомобилях и мотоциклах, является чуть ли не самым популярным тюнингом в полезности которого не сомневается никто!

Не стал исключением и я. С появлением CBR500RA, а затем и G650GS мысль о защите радиатора всегда будоражила мой ум. На CBR500RA для этой цели был установлен удлинитель крыла, но до священной сетки руки так и не дошли.

На G650GS решил не только установить длинное крыло, но сразу закрепить сетку перед радиатором, тем более опыт такой у владельцев мотоциклов этой серии имеется.

Вынул рамки-воздухозаборники и изготовил выкройки из бумаги.

Выкройки из бумаги для сетки



По выкройкам изготовил из алюминиевой сетки вставки.

Почти готовая алюминиевая вставка



После примерки понял, что вставки изготовил так, что сетка почти вплотную подходит к радиатору, что не совсем правильно, т.к. любой камень, прилетев в сетку, погнет не только сетку, но и радиатор. Поэтому вставки были перегнуты так, чтобы между ними и радиатором был максимально возможный зазор.

Но тут меня ждало разочарование. Если в Версии №1 все складывалось хорошо как с внешним видом, так и с креплением, то в Версии №2  способы крепления и внешний вид вызывали некоторое смущение – «колхоз в фас и профиль оставался колхозом».

И вот в очередном порыве приспособить алюминиевую сетку на G650GS возникла мысль проверить робкие высказывания единичных «маргиналов», которые идут супротив такого тюнинга.

В частности одним из противников установки «алюминиевого колхоза» на автомобили Mercedes оказался «знаменитостью российского масштаба»

Решил от знаменитостей не отставать и взяв химический штатив, вентилятор и весы.

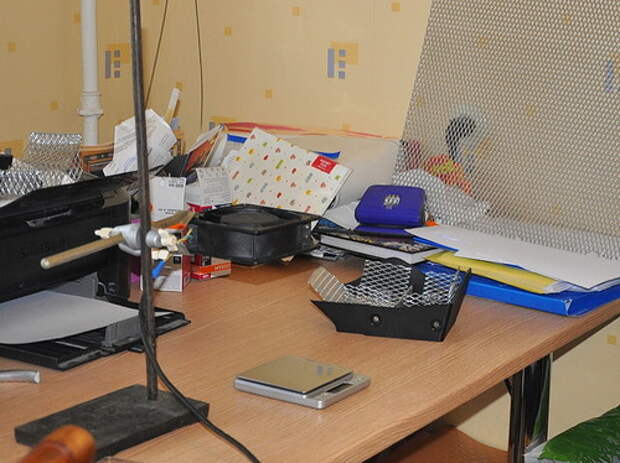

Материально-техническая база для эксперимента



Выклянчил с условием снять только один дубль Nikon D70.

Проконсультировался со знающими людьми, которые помогли составить теоретическую основу эксперимента:

Теоретическая основа эксперимента, разработанная аспирантом-химиком.



Я приступил к его реализации:


Первая попытка установить истину в отношениях алюминиевой сетки и радиатора мотоцикла



Снижение давление воздуха на радиатор, конечно не прямо пропорционально снижению способности радиатора охлаждать охлаждающую жидкость, но потери в любом случае есть и они существенные.  Что касается попадания различной нечести в радиатор, то по своему опыту могу сказать, что в машине попадания в радиатор посторонних предметов крайне редки и за более чем 20 летний стаж езды, в том числе не только по автобанам Московского государства, пока ни разу не видел радиатор фатально поврежденный инородным предметом, зато «закипевших» авто видел предостаточно.  От грязи алюминиевая сетка не защитит в любом случае, поэтому при съезде с цивилизованных дорог точно не лишним будет установить специальные грязевые щитки перед радиатором.

Но это не конец истории. После публикации предыдущего видео стала поступать конструктивная критика. В частнос основнйо вопрос был: "Ламинарный поток хорошо, турбулентный похуже, но насколько хуже в градусах?"

Для ответа на этот вопос пришлось снова прибегнуть к видеокамере, но перед этим сменить реквизит:

Вентилятор, секундомер из СССР, термометр из Китая, кружка, подставка — с помощью этих нехитрых предметов искали ответ на поставленный вопрос



Реквизит собран можно и кино посмотреть:


Немного занудный видео-журнал очередной серии экспериментов



Несколько оговорок, вносящих некоторые погрешности в результат:

1. Объем воды в цилиндрическом сосуде отмечался по верхнему краю миниска (внутри кружки нанесена мерная метка).
2. Датчик термометра соприкасался со стенками сосуда.

Собственно к словам добавить нечего, за исключение журнала эксперимента для пущей наглядности:




А насколько существенна потеря около 25% эффективности системы охлаждения — вопрос риторический, хотя получить опыт ремонта радиатора в полевых условиях тоже желания нет.

P.S. Цель этой заметки лишь оправдать свою лень в установке алюминиевой сетки перед радиатором G650GS и открыть таки сезон 2015 в ближайшее время...
